restauration pompe briban

Message  pascal50 le Ven 29 Oct - 18:34

Bonsoir,

C'est la suite de ce fil : pompe a eau BRIBAN NEUVE (ou plutôt PAS ENCORE NEUVE Wink )

J'ai reçu le nouvel arbre et la nouvelle garniture céramique. Cherchez les erreurs :


http://i26.servimg.com/u/f26/12/86/31/45/pict0010.jpg



http://i26.servimg.com/u/f26/12/86/31/45/pict0011.jpg

Comme l'usineur n'avait pas le fraise pour faire les logements des clavettes disques, elles ont été remplacées par des clavettes parallèles type A.
Si ça, ce n'est pas de l'acharnement thérapeutique ... En attendant, l'aventure continue.

pascal50

Messages : 57
Date d'inscription : 08/08/2010
Localisation : La Flèche (72)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: restauration pompe briban

Message  Admin le Sam 30 Oct - 3:03

Bonjour Pascal.
Est-ce que finalement la nouvelle clavette qui remplace celle d'origine en demi lune empêche de remonter l'arbre?
Peut-être pas.
Bonne journée.
Michel
avatar
Admin
Admin

Messages : 500
Date d'inscription : 05/11/2008

Voir le profil de l'utilisateur http://briban.0forum.biz

Revenir en haut Aller en bas

Re: restauration pompe briban

Message  pascal50 le Sam 30 Oct - 7:40

Bonjour,
En fait d'acharnement thérapeutique, je parlais du mien pour faire revivre cette pompe...
Pour la clavette, il faut que je surveille la surface et la pression (1/2 flan latéral de clavette) sur la couronne en bronze, histoire de ne pas la détériorer.

Pascal.

pascal50

Messages : 57
Date d'inscription : 08/08/2010
Localisation : La Flèche (72)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: restauration pompe briban

Message  pascal50 le Lun 13 Juin - 12:29

Bonjour,

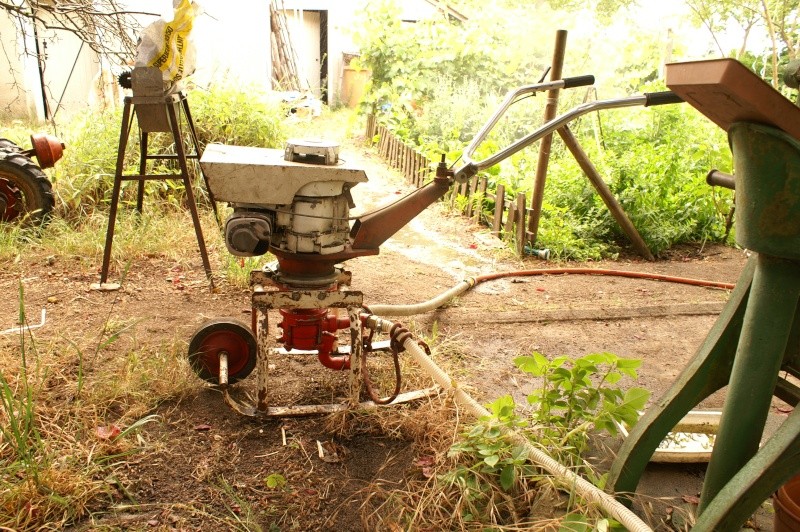

Des nouvelles (très fraîches ou du moins rafraîchissantes Wink ) de cette pompe. Tout d'abord les images :



Et l'arroseur pour l'essai, en surveillant l'arrivée du garde champêtre en ces temps de restriction Wink :


Bon, je sais il reste la peinture à faire (c'est prévu mais je n'ai pas encore tout l'équipement). Mais j'ai pas mal bagarré pour la refaire marcher correctement. J'ai du ajuster la turbine en laiton et bien réfléchir pour comprendre pourquoi la pompe bloquait au serrage de la volute d'admission. Sans parler d'un roulement que j'ai abîmé au remontage en déformant un flasque d'étanchéité.

Je compte faire une modification sur la sortie, en particulier un té avec une vanne pour amorcer plus facilement.

J'ai été agréablement surpris du fonctionnement à faible débit (les 25m de tuyau d=15 sont raccordés avec un raccord gardéna, donc un sacré goulot d'étranglement). Le motoculteur tourne quasiment au ralenti pour alimenter l'arroseur
tournant.

Pascal.

pascal50

Messages : 57
Date d'inscription : 08/08/2010
Localisation : La Flèche (72)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: restauration pompe briban

Message  Admin le Ven 17 Juin - 18:23

Bonjour Pascal.
Cela me fait vraiment plaisir de voir une pompe BRIBAN en situation. C'est la seule qui tourne en France à ma connaissance. La voici sur le catalogue d'origine en réf 130 000.

Son débit est important au ralenti avec ton moteur 4tps, qu'en serait-il avec les moteurs BRIBAN 5cv, 2tps qui tournent à 5000tr/minute?
Bravo pour cette belle remise en état et cela en valait le coup.
A bientôt.
Michel
avatar
Admin
Admin

Messages : 500
Date d'inscription : 05/11/2008

Voir le profil de l'utilisateur http://briban.0forum.biz

Revenir en haut Aller en bas

Re: restauration pompe briban

Message  pascal50 le Ven 17 Juin - 20:46

Bonsoir Michel, bonsoir à tous,
Merci.
Mais dis moi, le prospectus ne serait-il pas une incitation ...
C'est vrai que la tondeuse ou la débroussailleuse me plairait bien Wink .
Je suis en train de lui préparer un moteur B&S. Le même que sur la photo (celui que je suis allé cherché dans le Gers à Noël).
Faudra que j'essaie le 2 temps aussi, maintenant que tu m'y a fait penser.

Pour le débit, je pense qu'elle n'est pas faite pour de la haute pression (1 seul étage), donc le goulot d'étranglement du raccord doit le limiter sérieusement même en augmentant le régime. J'ai en projet de lui faire plusieurs sorties, dont une pour faciliter l'amorçage.

Pascal.




pascal50

Messages : 57
Date d'inscription : 08/08/2010
Localisation : La Flèche (72)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas
