Fichier des différents types d'embrayage format WORD

Message  Admin le Dim 16 Aoû - 3:35

Bonjour à tous.
Ci-dessous quelques illustrations d'embrayages centrifuges selon les versions et puissances.

[url=C:\SVG installation XP 13sept08\Brib25\Embrayages centrifuges sur BRIBAN.doc]C:\SVG installation XP 13sept08\Brib25\Embrayages centrifuges sur BRIBAN.doc[/url]

Admin
avatar
Admin
Admin

Messages : 504
Date d'inscription : 05/11/2008

Voir le profil de l'utilisateur http://briban.0forum.biz

Revenir en haut Aller en bas

Différents embrayages suivant les puissances

Message  Admin le Dim 16 Aoû - 6:08

Bonjour à tous.
Effectivement le lien WORD n'est pas actif, voir dans un premier temps les photos ci-dessus.
Noter quelques les titres en couleur.
A savoir qu'il n'existe que 2 sortes de ressorts. Ceux pour les masselotes en fonte avec fil de 2mm et les autres plus fin.
Sur la première photo il y en a des masselotes en bronze mais aussi en alu en bas.








Admin
avatar
Admin
Admin

Messages : 504
Date d'inscription : 05/11/2008

Voir le profil de l'utilisateur http://briban.0forum.biz

Revenir en haut Aller en bas

Embrayage pas courant

Message  Admin le Mer 7 Oct - 3:52

Bonjour à tous.
Vous pouvez voir ci-joint un embrayage qui équipait de vieux BRIBANS. Il est doté d'un ressort à boudin qui faire le tour complet.
Il semblerait que ce soit un des premiers types qui équipait les moteurs B&S à partir de 6cv.
Ces embrayages ont vite été remplacés par ceux en fonte N° 5968.


Avec axe moteur de 25.4mm.


Ils sont plus épais et la cloche plus profonde d'autant.
Bonne journée.
Admin
avatar
Admin
Admin

Messages : 504
Date d'inscription : 05/11/2008

Voir le profil de l'utilisateur http://briban.0forum.biz

Revenir en haut Aller en bas

Pièces de rechange pour embrayage lourd N°5968, de 5 à 11cv

Message  Admin le Sam 26 Déc - 16:02

Bonjours à tous.
Voici mon premier jeu de masselottes neuves qui peuvent remplacer celles d'origine si HS.
Celles d'origine étaient réalisées en fonte puis usinées.

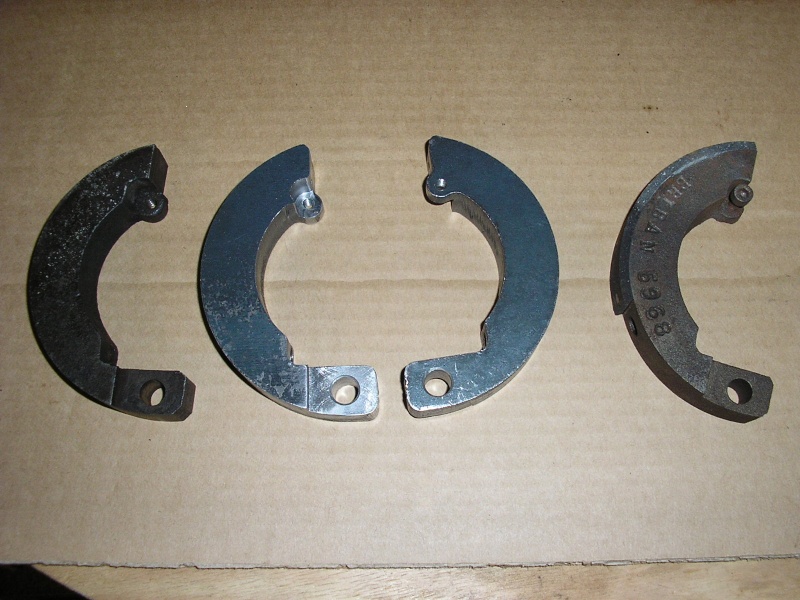

La photo ci-dessous montre un jeu fraichement sorti d'une découpe laser.

La suivante montre le même jeu mais usiné (lamage+perçage+taraudage)
Voir au centre de la photo.

Les voila finalement garnies à neuf avec 2 autres jeux. Et c'est parti pour travailler.

Comme quoi rien n'est impossible. Même si la sté BRIBAN n'existe plus, pas de problème pour refaire des masselotes.
Si certain d'entre vous sont coincés de ce coté là je pourrai en lancer un lot en fab si besoin.
D'autre part j'ai aussi fait faire des ressorts tous neufs et protégé galva cette fois. Ne pas hésiter à me demander si besoin.

Ne pas hésiter à poser vos questions sur le sujet. Je me ferai un plaisir de vous répondre.
Bonne soirée.
Admin.
avatar
Admin
Admin

Messages : 504
Date d'inscription : 05/11/2008

Voir le profil de l'utilisateur http://briban.0forum.biz

Revenir en haut Aller en bas

Re: Fichier des différents types d'embrayage format WORD

Message  JCC29 le Dim 27 Déc - 19:36

Bonjour MICHEL

Superbe travail !

Joyeux Noël

Jean Claude
avatar
JCC29

Messages : 15
Date d'inscription : 21/08/2009
Age : 68
Localisation : "29" c'est bien sûr le Finistère

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fichier des différents types d'embrayage format WORD

Message  Admin le Ven 11 Juin - 14:24

Bonjour à tous.
Je viens de découvrir sur une de mes motobineuse, un embrayage rarement rencontré sur les BRIBAN.
Dans ce cas équipé d'un moteur briban 5cv, 2tps. Même moteur que sur les PP125 STAUB. Carbu GC16 GURTNER oblige.
Age inconnu.

Equipé d'une boite de vitesses (2AV+1AR).
Il n'a pas tourné depuis 7 ans mais s'est mis à causer aprés qq coups de corde.
Superbe ralenti, superbe régime malgré une compression quasi inexistante. Il me reste à le tester en pleine terre mais il est harnieux, il en veut.

800mm de fraises.

2 masselottes tenues par un étrier en tôle et 2 beaux ressorts d'origine. Je ne sais pas si ce type d'embrayage est typique pour BRIBAN ou a déjà été monté sur d'autres marques.
Si quelqu'un d'entre vous en a déjà vu comme cela qu'il nous envoie qq photos et donne la marque du motoculteur. De toute manière il s'inscrit dans une cloche de 118mm intérieur, comme les autres embrayages en photos dans ce sujet.
Merci à vous pour vos éléments complémentaires.
Bon week-end.
Admin
avatar
Admin
Admin

Messages : 504
Date d'inscription : 05/11/2008

Voir le profil de l'utilisateur http://briban.0forum.biz

Revenir en haut Aller en bas

Re: Fichier des différents types d'embrayage format WORD

Message  Admin le Mer 25 Aoû - 7:36

Bonjour à tous.
Voici un autre type d'embrayage centrifuge que l'on retrouve aussi sur les moteur 5cv, 2tps. Masselottes en laiton avec garnitures quasi inusables. Sortie dans les années 1961. Celui-ci vient d'un embrayage de PP125.




Il est fait comme tous les autres pour aller dans une cloche de 118mm intérieur.
Je saurai d'ici qq tps si c'est STAUB ou BRIBAN qui les faisait faire.

Bonne Journée.

Admin.
avatar
Admin
Admin

Messages : 504
Date d'inscription : 05/11/2008

Voir le profil de l'utilisateur http://briban.0forum.biz

Revenir en haut Aller en bas

Re: Fichier des différents types d'embrayage format WORD

Message  Admin le Jeu 25 Nov - 16:40

Bonjour à tous.
Voici un embrayage briban avec masselottes en fonte mais avec une inscription inhabituelle. A priori "B6U1".




Je pense que la sté BRIBAN devait donc avoir 2 fournisseurs de masselotes.
Il faudrait que demande à son propriétaire de quelle date est son motoculteur?
Merci à Daniel pour ces 2 photos.

Bonne soirée.
Admin
avatar
Admin
Admin

Messages : 504
Date d'inscription : 05/11/2008

Voir le profil de l'utilisateur http://briban.0forum.biz

Revenir en haut Aller en bas

Re: Fichier des différents types d'embrayage format WORD

Message  Admin le Sam 26 Fév - 6:02

Bonjour à tous.
Voici ce que m'a rapporté le père Noël (un peu en retard ou tout à fait en avance):

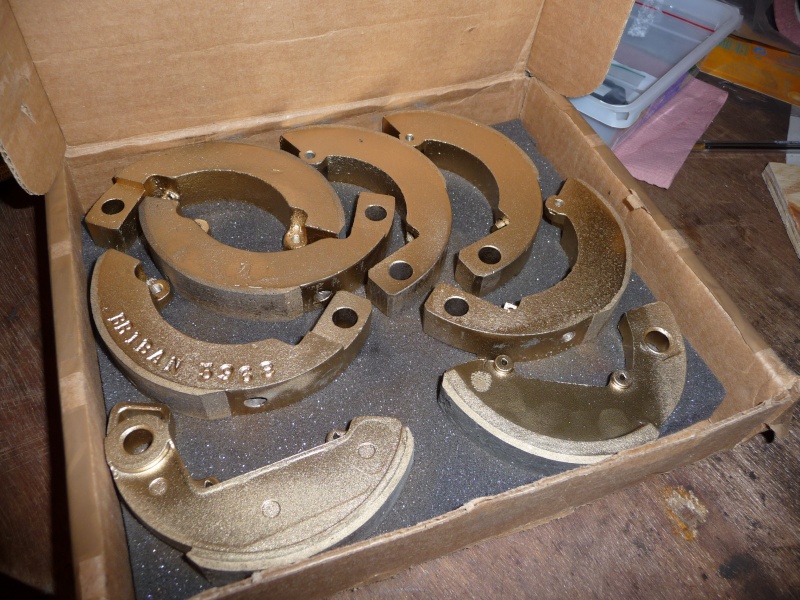

Des masselottes d'embrayage BRIBAN en or, ou presque.
Mieux vaut être prêt en début de saison au cas ou! Dans ce cas là malgré toute mon écurie, j'en ai pour je ne sais combien d'années. Je peux aussi dépanner certains qui seraient en panne.
Bon début de jardinage à ceux qui sont dans les régions qui le permettent, quoique dans les serres c'est possible.
Bonne journée à vous.
